Silicon Carbide – SiC & Gallium Nitride – GaN: Cách Mạng Vật Liệu Bán Dẫn Trong Kỷ Nguyên Năng Lượng Cao

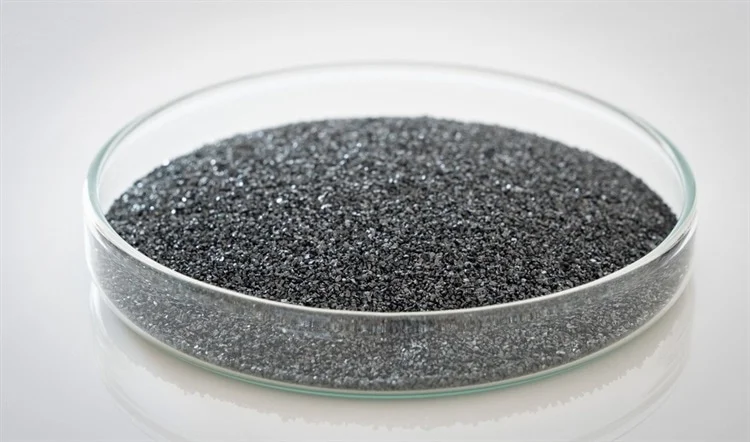

SiC

Trong thế kỷ 21, sự tiến bộ trong lĩnh vực bán dẫn đã thúc đẩy cách mạng trong điện tử, viễn thông, trí tuệ nhân tạo, và đặc biệt là xe điện. Trong bối cảnh đó, hai loại vật liệu bán dẫn tiên tiến — Silicon Carbide (SiC)Gallium Nitride (GaN) — đang dần dần thống trị trong những ứng dụng yêu cầu công suất cao, hiệu suất lớn, và nhiệt độ cao. Chúng không chỉ làm thay đổi toàn bộ sinh thái bán dẫn mà còn đặt nền tảng cho tương lai năng lượng bền vững.

Vì sao SiC và GaN được đánh giá cao?

Silicon (Si) đã tồn tại như là nền tảng cho chip trong nhiều thập kỷ qua. Tuy nhiên, khi nhu cầu về hiệu suất, tiết kiệm năng lượng, và hoạt động trong môi trường khắc nghiệt gia tăng, silicon bắt đầu bộc lộ những giới hạn.

SiC và GaN khác biệt với silicon ở những điểm sau:

  • Khoảng cấm rộng hơn: Cho phép thiết bị chịu được điện áp cao hơn trước khi bị đổ vỡ.
  • Tốc độ chuyển điện nhanh hơn: Giúp thiết bị chạy nhanh và mát hơn.
  • Hiệu suất cao trong chuyển đổi năng lượng: Giảm thất thoát năng lượng do nhiệt.
  • Kích thước nhỏ hơn: Cho phép thu gọn linh kiện.

Silicon Carbide (SiC): Công thần của xe điện

Silicon Carbide là hợp chất của silicon và carbon, có độ bền nhiệt cao và khả năng dẫn nhiệt vượt trội. Tesla đã sử dụng MOSFET SiC trong Model 3 để cải thiện hiệu suất động cơ và giảm nhiệt.

Silicon carbide - SiC
Silicon carbide – SiC

Ứng dụng:

  • Biến tần (inverter) trong xe điện
  • Hệ thống sạc nhanh EV (DC fast chargers)
  • Biến áp cao trong trạm điện

Lợi ích kỹ thuật:

  • Hoạt động tốt ở nhiệt độ lên đến 200-300°C
  • Cải thiện đáng kể mật độ tin cậy và tốc độ chuyển mạch
  • Tăng tỷ lệ chuyển đổi năng lượng trong inverter lên 98-99%

Thị trường:

  • Wolfspeed (Cree), STMicroelectronics, và Infineon là những nhà cung cấp hàng đầu.
  • Dự báo thị trường SiC đạt quy mô 10 tỷ USD vào năm 2030.

Gallium Nitride (GaN): Nhỏ gọn, nhanh, đầy sức mạnh

GaN là vật liệu bán dẫn rộng được sử dụng nhiều trong LED xanh lam và LED tổng hợp trước khi được áp dụng rộng rãi cho chip công suất cao. GaN có độ linh hoạt vượt trội so với SiC trong các ứng dụng điện áp trung bình và cao tần.

GaN crystal
GaN crystal

Ứng dụng:

  • Sạc nhanh USB-C PD 65-100W cho laptop, smartphone
  • Các trạm thu-phát 5G
  • Nguồn cho AI accelerator / GPU công suất cao
  • Radar trên máy bay và trên xe họi (ADAS)

Điểm mạnh nổi bật:

  • Hiệu suất chuyển đổi cao trong dải tần cao
  • Kích thước nhỏ, tối ưu cho thiết bị nhỏ gọn
  • Không cần đế lớn do tạo nhiệt ít

Thị trường và tiêm năng:

  • Navitas Semiconductor, GaN Systems, và Infineon đang dẫn đầu.
  • Nhiều thiết bị sạc nhanh mới nhất (Anker, Baseus…) đã chuyển sang GaN.

So sánh: SiC vs GaN

Tiêu chíSiCGaN
Điện áp lí tưởng600V – >10kV< 600V (tối ưu nhất dưới 650V)
Tần sốTrung bình – CaoCao – Rất cao
Kỷ thuật điều khiểnKhá phức tạpDễ thiết kế và điều khiển
Chi phíCaoGiảm dần theo quy mô
Ứng dụng tốt nhấtEV, lưới điện, biến tầnSạc nhanh, RF, AI Edge

Thử thách và tương lai

Dù nổi trội, SiC và GaN vẫn đối diện nhiều thử thách:

  • Chi phí sản xuất cao: wafer SiC và GaN vẫn đẮt hơn silicon nhiều lần.
  • Khó khăn trong quy trình sản xuất: SiC cứng gần như kim cương, khó gia công.
  • Chuỗi cung ứng chưa đủ mở rộng và ổn định.

Tuy nhiên, với việc các ông lớn như Wolfspeed, TSMC, Infineon, Navitas đầu tư hàng tỷ USD vào nhà máy wafer SiC và GaN, xu hướng này đang đẩy nhy nh\u1eanh sự phổ biến của vật liệu wide-bandgap.

Kết Luận

Silicon Carbide và Gallium Nitride không chỉ là xu hướng, mà là tương lai của bán dẫn hiệu suất cao. Khi thế giới chuyển dần sang năng lượng xanh, xe điện, và AI, những vật liệu này sẽ giữ vai trò then chốt trong hầu hết hệ thống điện tử tương lai.
