Laser Designator là gì?
Laser Designator là thiết bị chỉ thị mục tiêu bằng laser, dùng để chiếu một chùm laser có mã hóa lên mục tiêu, giúp các hệ thống khác (bom, tên lửa, đạn dẫn đường hoặc hệ EO/IR) nhận biết, bắt bám và dẫn hướng chính xác tới mục tiêu đó.
Nguyên lý hoạt động của Laser Designator ?
Laser designator là một thiết bị phát chùm tia laser có độ hội tụ cao để chỉ thị mục tiêu cho vũ khí dẫn đường bằng laser (ví dụ: bom dẫn đường laser, tên lửa AGM-114 Hellfire, đạn pháo dẫn đường).
⚡ Cách hoạt động:
- Phát tia laser có bước sóng không nhìn thấy (thường sử dụng bước sóng 1064nm):
Thiết bị phát ra chùm tia laser vào mục tiêu cần bắn. - Mã hóa tín hiệu laser bằng PRF code:
Laser được phát theo các xung mã hóa PRF (pulse repetition frequency code) — mỗi loại vũ khí sẽ nhận dạng mã này để phân biệt “điểm được chiếu sáng” thực sự. - Phản xạ từ mục tiêu:
Tia laser chiếu vào mục tiêu rồi bị phản xạ trở lại. Đầu seeker (đầu dò) của vũ khí dẫn đường nhận tín hiệu này. - Hệ thống dẫn đường vũ khí theo dõi tín hiệu:
Vũ khí khoanh vùng và điều khiển quỹ đạo để đi theo chùm tia laser phản xạ, dẫn tới mục tiêu chính xác.
Lưu ý: Việc mã hóa PRF giúp vũ khí chỉ phản hồi với tín hiệu laser đúng mà nó được lập trình để theo dõi, tránh nhiễu.
Các hệ thống Laser Designator tiêu biểu trên thế giới
Trong số các nhà sản xuất laser designator uy tín trên thế giới, CILAS (Pháp) là một trong những thương hiệu tiêu biểu với bề dày kinh nghiệm và năng lực công nghệ đã được kiểm chứng. Các thiết bị laser designator của CILAS nổi bật nhờ độ chính xác cao, độ tin cậy lớn và khả năng hoạt động ổn định trong nhiều điều kiện môi trường khắc nghiệt, phù hợp cho cả nhiệm vụ trinh sát, chỉ thị mục tiêu và dẫn bắn chính xác.
Một số model Laser Designator tiêu biểu của hãng CilasX

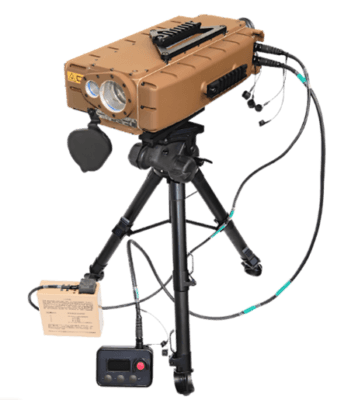

1. DHY 308
| Cấu trúc hệ thống Bộ chỉ thị mục tiêu / đo xa laser Ống ngắm quang học trực tiếp Đầu quay Pan & Tilt Pin / bộ nguồn Bộ điều khiển từ xa La bàn từ kỹ thuật số (DMC) (tùy chọn) GPS (tùy chọn)
| Thông số kỹ thuật : Bước sóng trung tâm : 1064 nm Năng lượng đầu ra : > 70 mJ Trọng lượng : < 4kg (kèm pin) Thời lượng xung: từ 10 đến 25 ns Tần số lặp xung: từ 8,8 đến 20 Hz Chỉ định mục tiêu tòa nhà lên tới 10 km Khoảng cách đo xa lên tới 20 km Tuân thủ các mã NATO và phi NATO Có sẵn trình tải mã |
2. DHY 208
 |  | Thông số kỹ thuật : Năng lượng đầu ra : > 30 mJ Trọng lượng : < 2kg với pin Kênh quan sát ngày và đèn đánh dấu cận hồng ngoại Chỉ định mục tiêu lên tới 4 km (6 km với các mục tiêu tòa nhà) Đo khoảng cách lên tới 20 km Tuân thủ các mã NATO và phi NATO Có sẵn trình tải mã |
3. DHY 307
|
| Đặc điểm : Năng lượng đầu ra : > 80 mJ Trọng lượng : < 8 kg Độ phân kỳ chùm tia: < 0,3 mrad Chỉ định mục tiêu tòa nhà lên tới 10 km (5 km với mục tiêu theo tiêu chuẩn Nato) Đo khoảng cách lên tới 20 km Tuân thủ các mã NATO và phi NATO Có sẵn trình tải mã
|

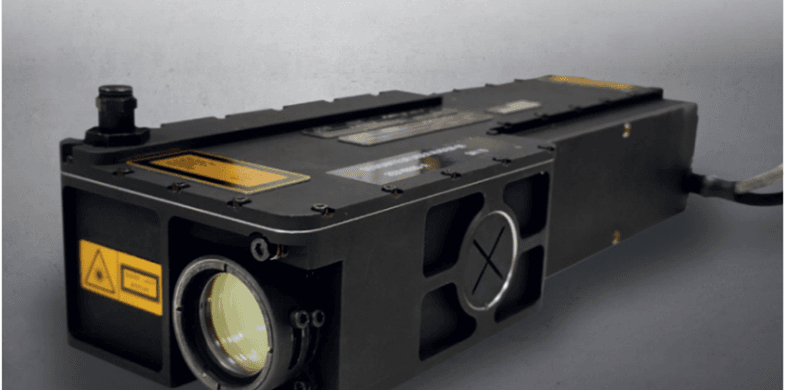

4. Mô-đun ALADEM-80
| Thông số kỹ thuật : Năng lượng đầu ra: 80 đến 110 mJ Đường kính chùm tia: < 19 mm Độ phân kỳ chùm tia: < 0.28 mrad Thời lượng xung: < 20 ns Tầm hoạt động lên tới 20 km Trọng lượng: < 1,5 kg Nhiệt độ hoạt động: -40°C to +63°C Ứng dụng : Tích hợp trên UAV để mở rộng từ trinh sát sang dẫn đường hỏa lực Tích hợp trên xe bọc thép và trạm mặt đất để phục vụ chỉ thị mục tiêu chiến thuật Tích hợp trong hệ thống chỉ huy – điều khiển để hình thành chuỗi tác chiến khép kín |  |
Xem thêm các thiết bị khác của hãng Cilas tại đây
Giải pháp tích hợp trinh sát và chỉ thị mục tiêu của hệ thống Laser Designator
 |  |
 |  |

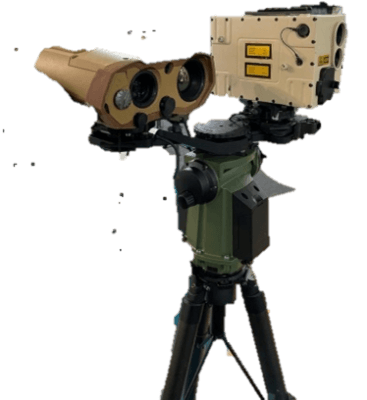

DHY 308 được thiết kế để tích hợp trực tiếp với các hệ thống trinh sát quang – điện tử như JIM COMPACT và bàn quay định hướng STERNA, hình thành một tổ hợp trinh sát – chỉ thị mục tiêu hoàn chỉnh. Trong cấu hình này, JIM COMPACT đảm nhiệm vai trò phát hiện, quan sát và nhận dạng mục tiêu bằng ảnh ngày, ảnh nhiệt và đo xa sơ bộ; STERNA cung cấp khả năng định hướng chính xác theo phương vị và góc tà; còn DHY 308 là phần tử trung tâm thực hiện chức năng chỉ thị mục tiêu bằng laser với độ chính xác cao.
Sự tích hợp này cho phép người vận hành thực hiện toàn bộ chu trình từ phát hiện – xác định – đo đạc – chỉ thị mục tiêu trên cùng một hệ thống đồng bộ, rút ngắn thời gian tác nghiệp và nâng cao độ chính xác. DHY 308 không chỉ phát chùm laser được mã hóa PRF để dẫn đường cho vũ khí chính xác, mà còn có thể phối hợp với dữ liệu định vị và định hướng từ JIM COMPACT và STERNA để xác định tọa độ mục tiêu một cách tin cậy.
Tổ hợp JIM COMPACT + DHY 308 + STERNA vì vậy được xem là một giải pháp tích hợp hoàn chỉnh cho nhiệm vụ trinh sát, chỉ thị mục tiêu và dẫn bắn chính xác, đáp ứng yêu cầu tác chiến hiện đại, nơi tính cơ động, độ chính xác và khả năng phối hợp hệ thống là yếu tố then chốt.
Xu hướng & phát triển
- Sensor fusion
- Kết hợp EO (camera ngày), IR (ảnh nhiệt), Laser designator / rangefinder giúp tăng độ tin cậy & chỉ thị mục tiêu
- Tự động hóa & AI
- Auto-tracking mục tiêu, giữ điểm laser ổn định trên mục tiêu di động giảm tải cho người vận hành
- Thu nhỏ, nhẹ, tiết kiệm năng lượng
- Giảm kích thước và khối lượng, phù hợp với payload hạn chế
- Tăng khả năng phối hợp tác chiến
- Chỉ thị mục tiêu đa nền tảng, đa lực lượng
