Hầu hết chúng ta đều sở hữu một chiếc điện thoại thông minh và có lẽ đã từng trải nghiệm các trò chơi yêu cầu xoay và nghiêng thiết bị, chẳng hạn như các trò chơi đua xe. Bạn đã bao giờ tự hỏi làm thế nào một chiếc điện thoại có thể phát hiện được khi nào nó bị nghiêng hay xoay?

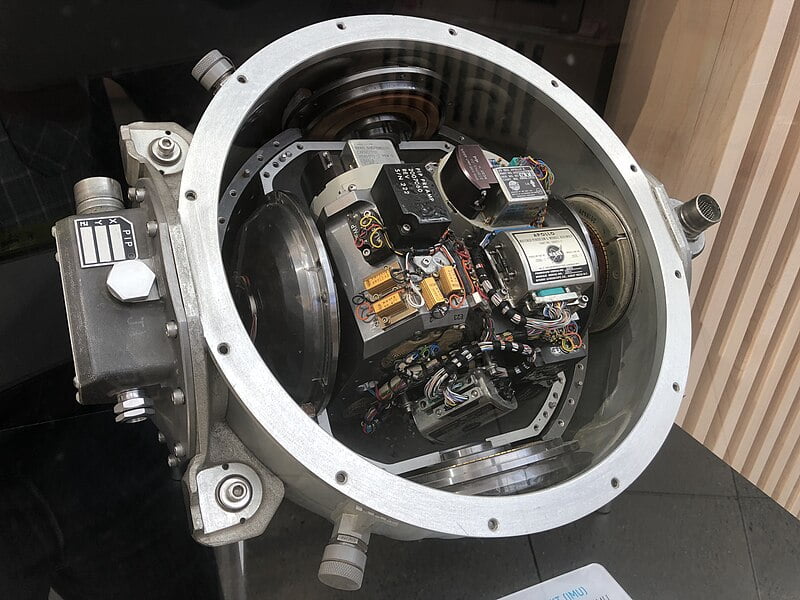

Điều này không phải do điện thoại có khả năng tự nhận thức, mà là nhờ vào một con chip nhỏ bên trong, gọi là IMU (Inertial Measurement Unit). IMU là một thiết bị đo lường quán tính, có khả năng phát hiện và ghi nhận các chuyển động của điện thoại trong không gian. Trong bài viết này, tôi sẽ giới thiệu các khái niệm cơ bản về IMU. Đối với những người quan tâm, các module IMU phổ biến có giá thành khá hợp lý, cho phép bạn có thể mua và ứng dụng chúng trong các dự án kỹ thuật của riêng mình.

Giới thiệu chung về IMU

Đơn vị đo quán tính (IMU) là một thiết bị quan trọng trong các hệ thống định vị và đo lường, thường được sử dụng trong nhiều lĩnh vực từ công nghệ hàng không vũ trụ, ô tô tự lái, robot, cho đến các thiết bị di động. Một IMU cơ bản bao gồm ba cảm biến chính: gia tốc kế (accelerometer), con quay hồi chuyển (gyroscope) và đôi khi có thêm từ kế (magnetometer). Các cảm biến này kết hợp để cung cấp thông tin chi tiết về chuyển động và định hướng của vật thể trong không gian ba chiều.

Gia tốc kế đo gia tốc tuyến tính theo ba trục x, y, z, giúp phát hiện các lực tác động lên vật thể như gia tốc trọng trường và các chuyển động theo quán tính. Trong khi đó, con quay hồi chuyển đo tốc độ góc quay quanh ba trục, cho phép xác định sự xoay của vật thể. Khi kết hợp lại, hai cảm biến này tạo ra một hệ thống mạnh mẽ giúp theo dõi và phân tích các chuyển động phức tạp.

Trong bài viết này, chúng ta sẽ khám phá các ứng dụng thực tế của IMU, như trong các phương tiện tự hành, thiết bị đeo thông minh, và hệ thống định vị. Đồng thời, chúng ta cũng sẽ thảo luận về cách mà IMU giúp cải thiện hiệu suất và độ chính xác trong các lĩnh vực công nghệ hiện đại, bỏ qua các chi tiết kỹ thuật phức tạp về nguyên lý hoạt động bên trong của từng cảm biến.

Gia tốc kế (Accelerometer)

Gia tốc kế là một cảm biến đo gia tốc tuyến tính của một vật thể theo ba trục tọa độ x, y, z. Nó không chỉ đo gia tốc gây ra bởi lực tác động mà còn ghi nhận tác động của gia tốc trọng trường, giúp xác định độ nghiêng, phát hiện chuyển động và xác định hướng. Ví dụ, trong các thiết bị đeo như đồng hồ thông minh, gia tốc kế được sử dụng để đếm số bước chân và theo dõi hoạt động thể chất của người dùng.

Con quay hồi chuyển (Gyroscope)

Con quay hồi chuyển, hay gyroscope là cảm biến đo tốc độ quay quanh ba trục tọa độ. Nó giúp xác định chính xác tốc độ và hướng xoay của vật thể, rất quan trọng trong các hệ thống yêu cầu định hướng liên tục và chính xác, như trong máy bay không người lái (drone) và phương tiện tự hành. Gyroscope cung cấp thông tin chi tiết về sự xoay và độ ổn định của vật thể, đặc biệt là khi có các chuyển động xoay mạnh hoặc đột ngột.

Các ứng dụng của IMU hiện nay

IMU (Inertial Measurement Unit) có nhiều ứng dụng trong các lĩnh vực công nghệ tiên tiến như máy bay không người lái (UAV), tên lửa, xe tự hành, drone và các hệ thống điều khiển khác. Dưới đây là các ứng dụng chính:

1. Máy bay không người lái (UAV)

• Định vị và điều hướng: IMU giúp máy bay không người lái xác định chính xác vị trí và hướng bay trong môi trường không có GPS hoặc tín hiệu yếu, chẳng hạn khi hoạt động trong rừng rậm, hầm ngầm hoặc khu vực đô thị dày đặc.
• Ổn định và kiểm soát: IMU hỗ trợ việc duy trì ổn định trong quá trình bay, kiểm soát góc nghiêng, tốc độ quay và gia tốc để tránh rung lắc hoặc mất cân bằng, đặc biệt quan trọng khi UAV phải thực hiện các nhiệm vụ đòi hỏi độ chính xác cao.



2. Tên lửa

• Điều khiển và dẫn đường: IMU đóng vai trò cốt lõi trong hệ thống dẫn đường quán tính của tên lửa, cung cấp dữ liệu về gia tốc, vận tốc và hướng để tên lửa duy trì quỹ đạo chính xác mà không phụ thuộc vào GPS. Điều này đặc biệt quan trọng khi tên lửa di chuyển với tốc độ cao và cần khả năng tự định vị ngay cả khi bị mất tín hiệu.
• Theo dõi chuyển động: IMU giúp tên lửa tự điều chỉnh các thay đổi về tốc độ và hướng để đạt được mục tiêu, đảm bảo độ chính xác và hiệu quả khi tấn công.

3. Xe tự hành

• Định vị và điều khiển: IMU kết hợp với GPS và các cảm biến khác để định vị và theo dõi chuyển động của xe tự hành. Khi tín hiệu GPS yếu hoặc không có, IMU giúp duy trì khả năng định vị chính xác thông qua các dữ liệu về gia tốc và vận tốc.
• Hệ thống ổn định và an toàn: Trong xe tự hành, IMU giúp theo dõi tình trạng xe như tốc độ, độ nghiêng, và chuyển động quay, hỗ trợ hệ thống lái tự động và hệ thống ổn định điện tử để đảm bảo xe vận hành an toàn trên mọi địa hình.

4. Drone

• Bay tự động và ổn định: IMU giúp drone giữ ổn định trong không trung, duy trì trạng thái cân bằng, đặc biệt khi gặp gió mạnh hoặc địa hình phức tạp. Nó cũng hỗ trợ việc điều khiển drone trong quá trình cất cánh, hạ cánh và di chuyển chính xác theo các quỹ đạo được lập trình trước.
• Điều khiển chuyển động: IMU cung cấp dữ liệu về gia tốc, tốc độ góc và độ nghiêng, cho phép drone tự điều chỉnh hành trình một cách linh hoạt và chính xác, ngay cả khi bị ảnh hưởng bởi các yếu tố môi trường bên ngoài.

5. Các ứng dụng khác

• Robot và thiết bị tự động hóa: IMU hỗ trợ điều hướng và định vị trong các robot tự hành và các hệ thống tự động hóa trong nhà máy. Nó giúp theo dõi chuyển động, phát hiện va chạm và điều chỉnh quỹ đạo để tăng độ chính xác trong sản xuất.
• Thiết bị điện tử đeo tay: Trong các thiết bị như đồng hồ thông minh hoặc các thiết bị theo dõi sức khỏe, IMU giúp theo dõi hoạt động của người dùng, phát hiện các động tác như bước chân, hướng chuyển động và các thay đổi về tư thế.
• Thực tế ảo (VR) và tăng cường (AR): IMU được sử dụng để theo dõi chuyển động của người dùng trong không gian 3D, giúp trải nghiệm trong VR/AR trở nên mượt mà hơn và tương tác chính xác hơn.

IMU là công nghệ cốt lõi giúp các hệ thống tự động và điều khiển có khả năng xác định vị trí, điều hướng và duy trì ổn định, từ đó cải thiện hiệu suất, an toàn và độ chính xác trong nhiều lĩnh vực ứng dụng khác nhau.
